Laserfeinschneiden von Graphit: filigrane Wabenstruktur in wenigen Sekunden
Graphit ist ein anspruchsvolles Material. Es ist spröde, empfindlich und in vielen technischen Anwendungen nur dann sinnvoll einsetzbar, wenn die Bearbeitung präzise, reproduzierbar und materialschonend erfolgt. Genau hier zeigt das scannerbasierte Laser-Remote-Schneiden seine Stärke.
Das Bild zeigt einen Ausschnitt einer hexagonalen Wabenstruktur in einem 0,5 mm starken Graphitbauteil. Die 15 sichtbaren Öffnungen wurden mit einem modernen Faserlasersystem auf der neuen OPTOGON M-Serie FLEX in nur 8 Sekunden geschnitten.
0,2 mm Stege: Präzision, die sichtbar wird
Besonders deutlich wird die Präzision im Größenvergleich: Die Bleistiftspitze im Bild hat eine Spitzenbreite von 0,5 mm. Die filigranen Stege der Graphitstruktur liegen mit rund 0,2 mm deutlich darunter.
Entscheidend ist dabei nicht nur die Geschwindigkeit. Entscheidend ist die Kombination aus feinen Konturen, stabiler Prozessführung und hoher Qualität der Schneidkanten.

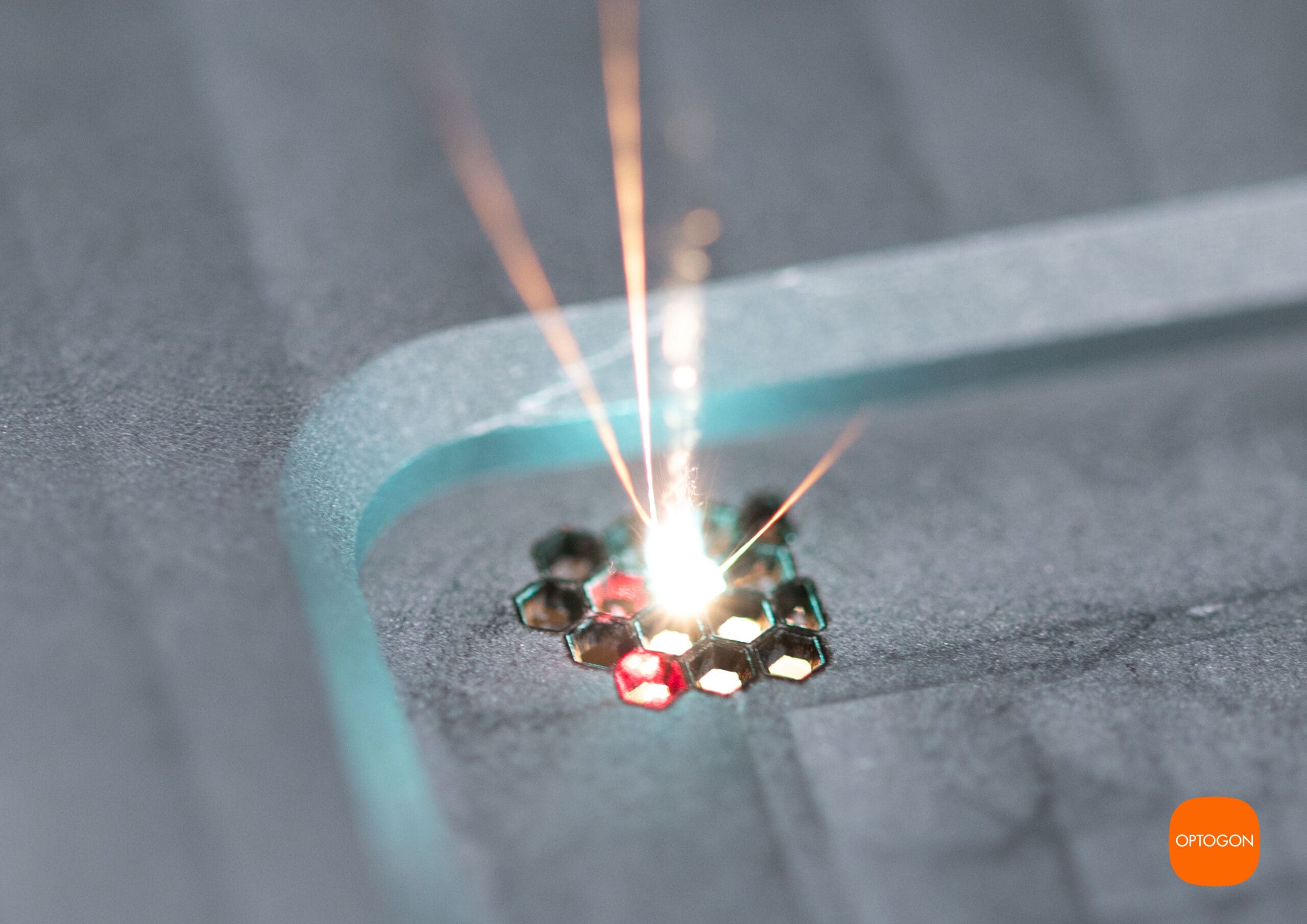

Scannerbasiertes Laser-Remote-Schneiden von 0,5 mm starkem Graphit mit einem modernen Faserlasersystem.

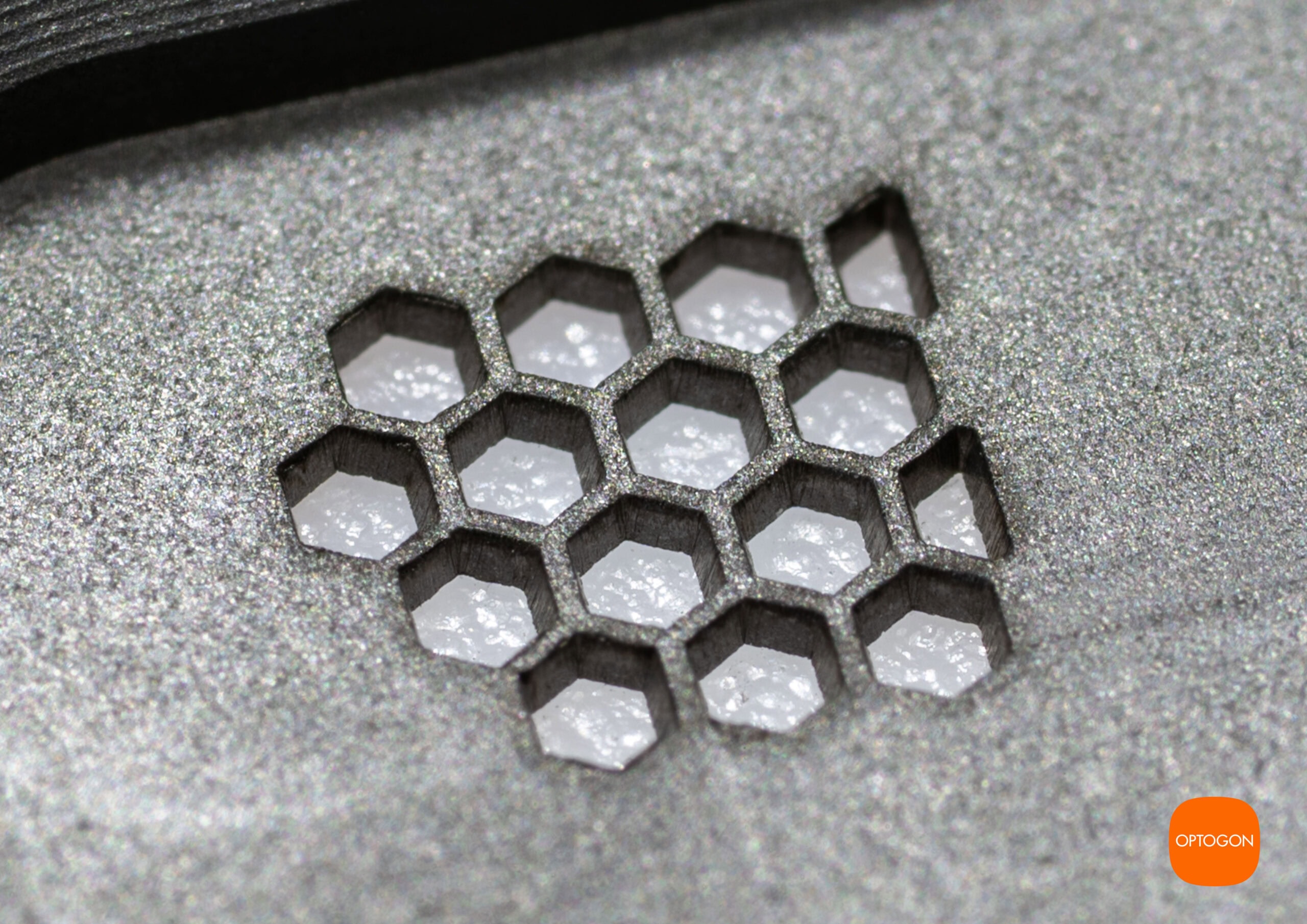

Nahaufnahme einer laserfeingeschnittenen Graphit-Wabenstruktur mit 0,2 mm Stegbreite
Scannerbasiertes Remote-Laserschneiden ohne Prozessgas
Beim Laser-Remote-Schneiden wird das Graphit scannerbasiert und gasfrei bearbeitet. Der Laserstrahl wird berührungslos über das Bauteil geführt. Dadurch lassen sich feine Geometrien schnell und wirtschaftlich herstellen.
Vorteile beim Laserschneiden von Graphit
Das Verfahren bietet mehrere Vorteile für anspruchsvolle Graphitbauteile:
- berührungslose Bearbeitung ohne mechanisches Werkzeug
- kein Werkzeugverschleiß
- kein Werkzeugbruch
- hohe Konturfreiheit
- schnelle Bearbeitungszeiten
- gasfreier Schneidprozess
- sehr feine Strukturen und Stegbreiten
- gute Reproduzierbarkeit bei stabiler Parametrierung
Gerade bei filigranen Bauteilen ist das ein klarer Vorteil gegenüber mechanischen Verfahren.
Warum Prozesswissen beim Graphit-Laserschneiden entscheidend ist
Beim Laserfeinschneiden von Graphit kommt es auf das exakte Zusammenspiel aus Laserleistung, Geschwindigkeit, Fokuslage und Wärmeeintrag an.
Mehr Geschwindigkeit bedeutet nicht automatisch bessere Wirtschaftlichkeit, wenn dadurch rauere Schnittkanten entstehen. Umgekehrt führt eine langsamere Bearbeitung mit weniger Leistung nicht zwangsläufig zu höherer Qualität. Entscheidend ist, wie der Wärmeeintrag in das Material geführt und kontrolliert wird.
Hier zeigt sich der eigentliche Unterschied: Für hochwertige Ergebnisse braucht es nicht nur ein leistungsfähiges Lasersystem, sondern auch präzise Steuerung, stabile Parameter und tiefes Prozesswissen.
Lasergeschnittene Graphit-Wabenstruktur mit Bleistiftspitze als Größenvergleich
Hochpräzise Lasergravur in Graphit.
Graphitbearbeitung mit dem Laser: von der Gravur bis zum Feinschnitt
OPTOGON beschäftigt sich seit vielen Jahren mit der präzisen Laserbearbeitung von Graphit. Neben der Graphitgravur eröffnet das Laserfeinschneiden zusätzliche Möglichkeiten für technische Bauteile mit feinen Konturen und empfindlichen Strukturen.
Das gezeigte Beispiel macht deutlich, wie leistungsfähig moderne Faserlasersysteme in Verbindung mit scannerbasierter Bearbeitung sein können: 15 Hexagone in 8 Sekunden, filigrane Stege von rund 0,2 mm und saubere Schneidkanten in 0,5 mm starkem Graphit.
Anwendungen für lasergeschnittene Graphitbauteile
Das Laserfeinschneiden von Graphit eignet sich für technische Bauteile mit feinen Konturen, beispielsweise für:
- Graphitelektroden
- Sensorik
- Batterietechnik
- Brennstoffzellen
- Dichtungen
- technische Zwischenlagen
- Werkzeug- und Formenbau
- Forschung und Entwicklung
- Prototypen und Kleinserien
Machbarkeit prüfen lassen
Sie möchten Graphit präzise laserschneiden oder eine filigrane Geometrie prüfen lassen?
Senden Sie uns Ihre Anfrage mit Zeichnung, CAD-Daten oder einer kurzen Beschreibung Ihres Bauteils. Wir prüfen, ob und wie Ihre Graphitstruktur mit dem Laser wirtschaftlich, präzise und prozesssicher umgesetzt werden kann.
