Laserbearbeitung von Polyamid, Polyethylen, ABS, Polypropylen und weiteren Kunststoffen.

Industrielle Kunststoffe lassen sich auf vielfältige Weise mit den Lasern von OPTOGON bearbeiten. Im obigen Bild sehen Sie eine Auswahl dieser Kunststoffe, z.B. ABS, PP, PS und POM, die mit dem Laser geschnitten und beschriftet worden sind.

Ob saubere Schnittkante oder kontrastreiche Beschriftung – schnell, dauerhaft und in hoher Qualität ist stets das Ziel unserer Kunden.

Wir wissen wie!

Kunststoffe die sich für die Laserbearbeitung eignen:

  • Acrylnitril-Butadien-Styrol-Copolymerisat (ABS)
  • Polyoxymethylen (POM)
  • Polyethylen (PE)
  • Polypropylen (PP)
  • Polyamid (PA)
  • Polycarbonat (PC)
  • Polyarylsulfone (PSU, PPSU)
  • Polyetheretherketon (PEEK)
  • Polyimid (PI)
  • Polystyrol (PS)
  • Polymethylmetacrylat (PMMA)
  • Polyester (PES)
  • Polyethylenterephthalat (PET)
  • Silikon

OPTOGON Laseranlagen bieten Ihnen mehrere einzigartige Vorteile für das Laserbeschriften, Lasergravieren und das Laserschneiden von Kunststoffen!

  • Hochpräzise und detailreiche Beschriftungen und Gravuren
  • Höchste Schnittqualität
  • Dauerhaft und abriebfest
  • Hitze- und säurebeständig
  • Sehr breites Bearbeitungsspektrum
  • Umfangreiche Materialdatenbank
  • Intelligenten Parametermatrix
  • Keine Fixierung oder Spannung der Werkstücke notwendig
  • Keine Span- oder Sägeabfälle
  • Kein Werkzeugverschleiß

Die automatische, optische Lageerkennung ihrer Werkstücke – OptoVision.

Ihre Vorteile bei der Bearbeitung von Kunststoffen mit dem Laser.

OPTOGON Laseranlagen bieten Ihnen mehrere einzigartige Vorteile für das Laserbeschriften, Lasergravieren und das Laserschneiden von Kunststoffen!

Hochpräzise und detailreiche Beschriftungen und Gravuren:

OPTOGON Laser bieten Ihnen hochpräzise Ergebnisse wenn es drauf ankommt. Unsere industriellen Lasersysteme werden mit dem Laser ausgerüstet der Ihren Anforderungen ideal gerecht wird. Ob „Standard“ Faserlaser oder MOPA (Master Oscillator Power Amplifier) Laser, dessen Pulslängen sich variabel im Nanosekundenbereich einstellen lassen. Einen direkten Vergleich zeigen wir weiter unten.

Prozessbild: Präzise, kontrastreiche Laserbeschriftung auf Kunststoff (PP, weiß).
Schnelle und kontrastreiche Laserbeschriftung auf Kunststoff (POM, schwarz). Der Datamatrixcode ist nur wenige Millimeter groß und ist von Lesegeräten problemlos erkennbar.

Dauerhafte, abriebfeste Beschriftung:

Im Gegensatz zu anderen Technologien ist die Laserbeschriftung dauerhaft und abriebfest. Zusätzlich ist die Laserbeschriftung und Lasergravur hitze- und säurebeständig. Dies spielt gerade bei der Qualitätssicherung und der Nachverfolgbarkeit eine große Rolle.

Höchste Schnittqualität:

Ob Laser-Remote-Schneiden (Sublimierschneiden) oder das „klassische“ Laserschneiden mittels dynamischer Verfahrachsen – der Laser liefert Qualität. Das kontaktlose Schneiden machen Laseranlagen von OPTOGON zum idealen Werkzeug für Kunststoffe. Im Gegensatz zur Bearbeitung mit Fräs- oder Sägemaschinen, müssen Ihre Bauteile und Werkstücke nicht eingespannt werden. Selbst filigrane Details lassen sich mit dem Laser schneiden. Der Werkstoff wird unmittelbar verdampft, es entsteht eine saubere Schnittkante.

Prozessbild: Präzises Laserschneiden von Kunststoff (POM, schwarz).
Der Laser bietet ein sehr breites Bearbeitungsspektrum.

Sehr breites Bearbeitungsspektrum:

Industrielle Laseranlagen von OPTOGON werden auf Ihre Bedürfnisse maßgeschneidert. Der Faserlaser per se deckt schon sehr viele Materialien ab. Wenn mehr Flexibilität gefordert ist, können Multilasersysteme in Ihre Anlage integriert werden. Mit einer umfangreichen Materialdatenbank und der intelligenten Parametermatrix von OPTOGON erreichen sie effizient und schnell ihr gewünschtes Ergebnis. Das einzigartige OptoSkop Kameravorschausystem von OPTOGON unterstützend Sie bei der μ-genauen Positionierung ihrer Layouts.

Wenn es auf die Länge ankommt!

Die kontrastreiche Kunststoffbeschriftung und Kunststoffgravur mit dem Laser ist ein komplexes Thema. Wir bei OPTOGON erhalten hierzu viele Anfragen und Muster sehr unterschiedlicher Natur.

  • Kann der Kunststoff/Lack mit dem Laser bearbeitet werden?
  • Können dunkle Kunststoffe hell markiert werden?
  • Können helle Kunststoffe dunkel markiert werden?
  • Kann man Kunststoffe mit dem Laser markieren ohne die Oberfläche zu beschädigen?
  • Kann der Kunststoff graviert werden?
  • Kann der Lack vom Bauteil abgetragen werden ohne das Werkstück selbst zu beschädigen?

Wir können die Fragen grundsätzlich mit einem Ja beantworten. Welche Maschinen-/ Laserkonfiguration hierzu allerdings notwendig ist, müssen wir testen.

Es bedarf viel Erfahrung und einiger Tests um das von Ihnen gewünschte Ergebnis zu erzielen.

Abb. 1 als Beispiel zeigt ein Bauteil aus der Automobilindustrie aus schwarzem Kunststoff (PA, mit speziellen Additiven), das mit zwei verschiedenen Lasern und unterschiedlichen Parametern bearbeitet wurde.

Der zu beschriftende Bereich ist an einer geschützten Stelle, die für herkömmliche Beschriftungsverfahren nicht, oder nur schwer zugänglich ist.

Auf dem linken Bauteil arbeiten wir mit einem „Standard“ Laser (Laser A), das rechte Bauteil wurde mit einem MOPA (Master Oscillator Power Amplifier) Laser bearbeitet, dessen Pulslängen sich variabel im Nanosekundenbereich einstellen lassen (Laser B).

Die Ergebnisse lassen einen deutlichen Unterschied im Kontrast der beiden Lasermarkierungen erkennen.

Kunststoffbeschriftung mit dem Laser - Unterschiede zwischen Standard Laser und MOPA Laser, dessen Pulslängen sich variabel im Nanosekundenbereich einstellen lassen.
Abb. 1: Deutlicher Unterschied im Kontrast der beiden Lasermarkierungen. Der Laser mit variabel einstellbaren Pulslängen (rechts) mit klaren Vorteilen.
Abb. 2
Abb. 3
Abb. 4
Die Abbildungen 3. und 4. zeigen Mikroskopaufnahmen der Versuche auf dem Kunststoff aus Abbildung 2. Hier werden die Unterschiede zwischen kurzen und langen Pulsen während der Bearbeitung des Kunststoffs ebenfalls deutlich.

Von weitem gesehen sind die Farben zwar nahezu identisch, das Prozessfenster bei den variablen Pulslängen von Laser B ist allerdings deutlich größer, und die Nuancenvielfalt ist in dieser Kombination wesentlich höher.

Der Kunststoff schäumt besser und gleichmäßiger auf, die Kanten sind präziser.

Lackabtrag – µ-genau.

Auch in diesem Beispiel wird deutlich, dass der Laser B mit variablen Pulslängen einen sichtbaren Vorteil gegenüber Laser A herausarbeiten kann.

In Abbildung 5 wird der Lack zwar auch auf die exakte Tiefe abgetragen, jedoch ist die Parametereinstellung an dieser Stelle limitiert. Der Laser hinterlässt einen sichtbaren Hitzeeintrag, und verbrennt den darunter liegenden Kunststoff.

Laser B (Abb. 6) hingegen verfügt durch die Konfiguration der variablen Pulslängen feinere Einstellmöglichkeiten, und liefert das für diesen Fall optimale Ergebnis.

Abb. 5
Abb. 6

Abb. 7

Die Bearbeitung von Lacken ist ebenso wie die Laserbearbeitung von Kunststoffen mit viel Know-How verbunden.

Abbildung Abb. 7 zeigt einen Taster im Automobilbau für das Tag-Nachtdesign. Ein Spritzgußteil aus hellem oder durchsichtigem Kunststoff wird lackiert, in diesem Fall mit einem roten, abriebfesten Kunststoff-Softlack.

Die Aufgabe des Lasersystems ist es, den Lack auf dem Bauteil partiell abzutragen, und zwar exakt. Der Taster soll später im Fahrzeug hinterleuchtet werden. Bei Nacht ist im Fahrzeug dann der freigelegte Teil des Tasters zu erkennen.

Kontrastreichen und erhabene Laserbeschriftung von dunklem Kunststoff.

Ein weiteres schönes Beispiel einer kontrastreichen Kunststoffbeschriftung mit dem Laser. In diesem Fall handelt es sich um bio-modifizierten Copolyester mit einem 14-prozentigen Anteil erneuerbarer und biobasierter Monomere.

Die Parameter des Laser wurden so gewählt das ein sehr hoher Kontrast entsteht und der Kunststoff leicht aufschäumt.

Das Ergebnis ist nicht nur sichtbar, sondern auch fühlbar!

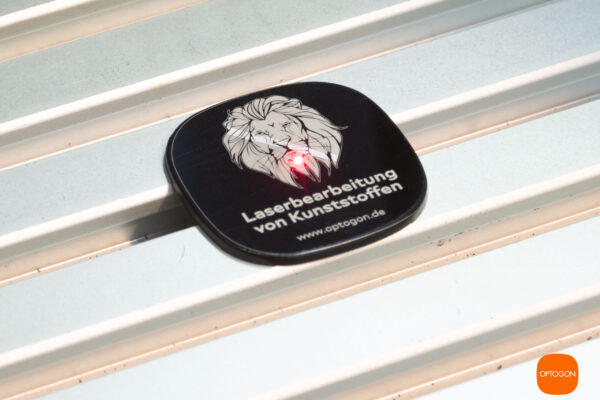

Kunststoffbeschriftung auf bio-modifizierten Copolyester.
