Kombination aus Präzisionsfräsmaschine und Industrielaser für die Gravur und Beschriftung



Mill & Laser

Fräs- und Laserzentrum - Ein Kooperationsprojekt mit PASO!

1
1

Mill & Laser - Fräs- und Laserzentrum

OPTOGON Industrielaser Manufaktur und PASO Präzisionsmaschinenbau GmbH präsentieren eine Weltneuheit!

2 in 1 – Die erste Kombination aus Präzisionsfräsmaschine und Industrielaser von OPTOGON für die Gravur und Beschriftung!

Ihre Vorteile:

  • Für die kombinierte, großflächige, hochpräzise CNC- und Laserbearbeitung
  • Schneller Fräsprozess und Volumenabtrag mit konventioneller CNC-Frästechnologie
  • Hochpräzise Laserbearbeitung für filigranste 2D und 3D Lasergravuren
  • Nahtlos integriertes Präzisions-Laserbearbeitungssystem
  • Geschütztes Hochpräzisions-Laser- und Kamerasystem
  • Großflächiger Arbeitstisch mit Vakuumsystem

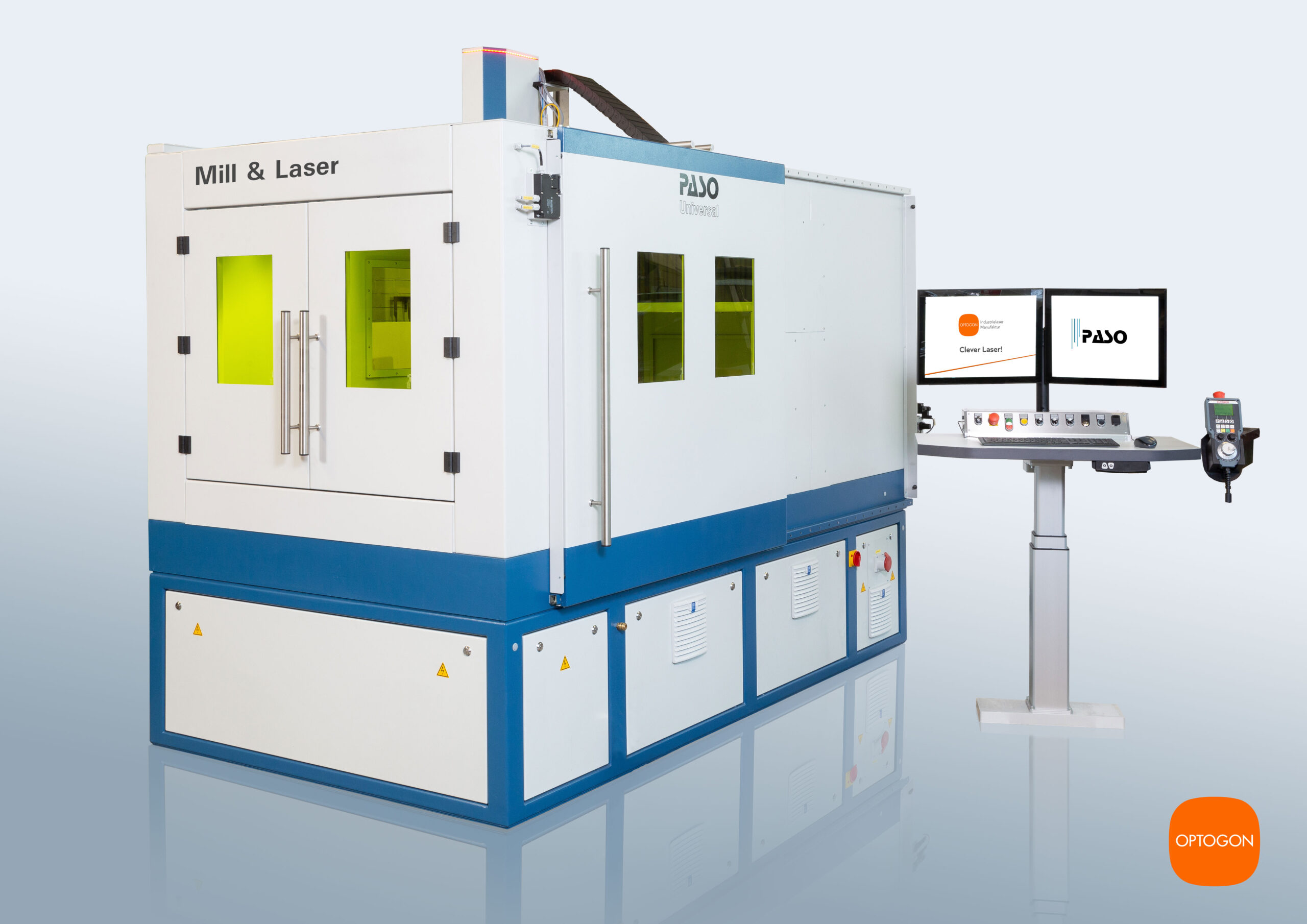

Das einzigartige Mill und Laser System - Kooperationsprojekt mit PASO. CNC Frässystem mit Laserintegration von OPTOGON.

Sie möchten gern mehr über die Mill & Laser erfahren?

Holen Sie sich die Mill & Laser Broschüren!

Beispiel im Video einer Anlage für den Papier- und Kartondruck in Indien:

Dieses System wurde für die flexible und teilautomatisierte Druckplattenproduktion entworfen.

Einsatzbereiche und Materialien:

Mit diesem System werden Produktionen und Fertigungen aus den verschie­densten Branchen die Grenzen des Möglichen verschieben.

Durch die vielfältigen Leistungsmerkmale ist die „Mill und Laser“ in den unterschiedlichsten Branchen wie z.B. Automobil-Industrie, Luft- und Raumfahrttechnik, Modellbau, Münzprägstätten, im dekorativen Bereich etc., einsetzbar.

Selbst bei der Bearbeitung von schwer zerspanbaren Materialien wie z.B. Edelstahl (V2A) und Werkzeugstahl werden durch die Kombination von konventioneller Frästechnologie und Laserbearbeitungssystem hervorragende Ergebnisse erzielt.

Die „Mill und Laser“ eröffnet völlig neue Einsatzgebiete – für Kreativität nahezu ohne Einschränkung.

Das einzigartige Mill und Laser System - Kooperationsprojekt mit PASO. CNC Frässystem mit Laserintegration von OPTOGON.

Fakten – Fräsmaschine:

  • Kompakte Bauweise

  • Hohe Maschinendynamik und Präzision
    für exzellente Werkstückqualität

  • Hervorragende Leistungscharakteristik
    und optimale Verfahrwege in X/Y/Z

  • Hochdynamische digitale Antriebe in allen Achsen

  • Antrieb: BOSCH Rexroth

  • Vakuumsystem: innengekühlt

  • Vorschub / Eilgang: Standard bis 30 m/min

  • Arbeitsbereich: 1200 x 800 x 400

  • Minimalmengenschmierung

  • Frässpindel: bis HSK63

  • Eckelmann CNC-Steuerung

  • 10-fach Pick-Up Werkzeugwechsler inkl. Meßdose

  • …weitere Informationen zu PASO.


Dynamik trifft Vielseitigkeit

Ihre Fertigungsaufgabe bestimmt die optimale Konfiguration und Ausstattung der Mill & Laser – ohne Wenn und Aber.

Damit sind Sie perfekt gerüstet für die hohen Ansprüche Ihrer Kunden.

Dreh- & Schwenkachsen

Mit den Paso Dreh- und Schwenkachsen können sämtliche Maschinen- Kinematiken abgedeckt bzw. realisiert werden, egal ob 4-, 5- oder Mehrachsen Feinmechanische Werkstücke können präzise, mehrseitig bearbeitet werden, bis hin zur komplexen 5- Achsen Simultanbearbeitung.

Sensorik & Automation

Wir bieten für Ihren Vorteil eine Vielzahl von Automatisierungsmöglichkeiten an:

  • 2D Oberflächenabtastung – taktile Abtastung
  • 3D Oberflächenabtastung – schnelles Antasten der Werkstückkanten
  • Laser Digitalisieren – Digitalisieren Sie bestehende Oberflächen, und bearbeiten Sie die 3D Datei
  • Laser Werkzeugvermessung von Werkzeuggeometrie und Länge
  • Optische, automatische Kantenerkennung

Eine breite Optionen- und Zubehörpalette machen Anpassungen auch nachträglich problemlos möglich.

Fakten – Industrielaser:

  • Lasersysteme is luftgekühlt & wartungsfrei

  • Laser- und Kameraoptiken sind fest integriert

  • Automatischer Schutz vor Frässpänen und Kühlwasser

  • Laserstrahldurchmesser von bis zu 20 μm

  • Lebensdauer ca. 100.000h

  • Leistungen von 20 bis 300W (applikationsabhängig)

  • Pulsbreiten 2 bis 500ns

  • Pulsfrequenzen bis 1000kHz

  • Variable Pulslängen für optimale Ergebnisse

Für das Lasersystem sind je nach Anwendungsfall und Aufgabe verschiende Wechseloptiken einsetzbar. Die Optik beeinflusst die Arbeitsfläche sowie den Strahldurchmesser, und erhöht weiter die Flexibilität.

Das OptoSkop® von OPTOGON –
Das neue, hochauflösende Farbkamera-Vorschausystem

Die direkt am Laserkopf verbauten, hochauflösenden Farbkameras nehmen das Werkstück in der Mill & Laser in der aktuellen Position auf, und geben das Bild simultan auf dem Bildschirm der Anlage wieder. In der OPTOGON LaserSoftware kann somit jede Beschriftung oder Gravur „live“ auf dem Werkstück positioniert und bearbeitet werden.

Opto3D – Die dritte optische Achse von OPTOGON

Die automatische Fokusinterpolation (dritte optische Achse), ermöglicht die Bearbeitung von dreidimensionalen Werkstücken ohne den Laserkopf (auch Galvokopf) verfahren zu müssen.

  • Einfache Bearbeitung von Freiformoberflächen
  • 3D Daten können direkt auf das Werkstück „projiziert“ werden (z.B. Rohre: Durchmesser und Höhe eingeben: Fertig.)
  • Erheblich einfacher und intuitiver als konventionelle Software am Markt
  • Höhendifferenzen von +- 15 mm im Standard
  • Import von vielen verschiedenen 3D CAD Daten möglich

Das Lasersystem bietet neben der Integration die volle Flexibilität für alle Laserbeschriftungs- und Lasergravuraufgaben. Einfache Tests und Applikationen von unterschiedlichsten Materialien sind uneingeschränkt möglich.

Das System kann jederzeit kundenspezifisch automatisiert und erweitert werden!

Das einzigartige Mill und Laser System - Kooperationsprojekt mit PASO. CNC Frässystem mit Laserintegration von OPTOGON.

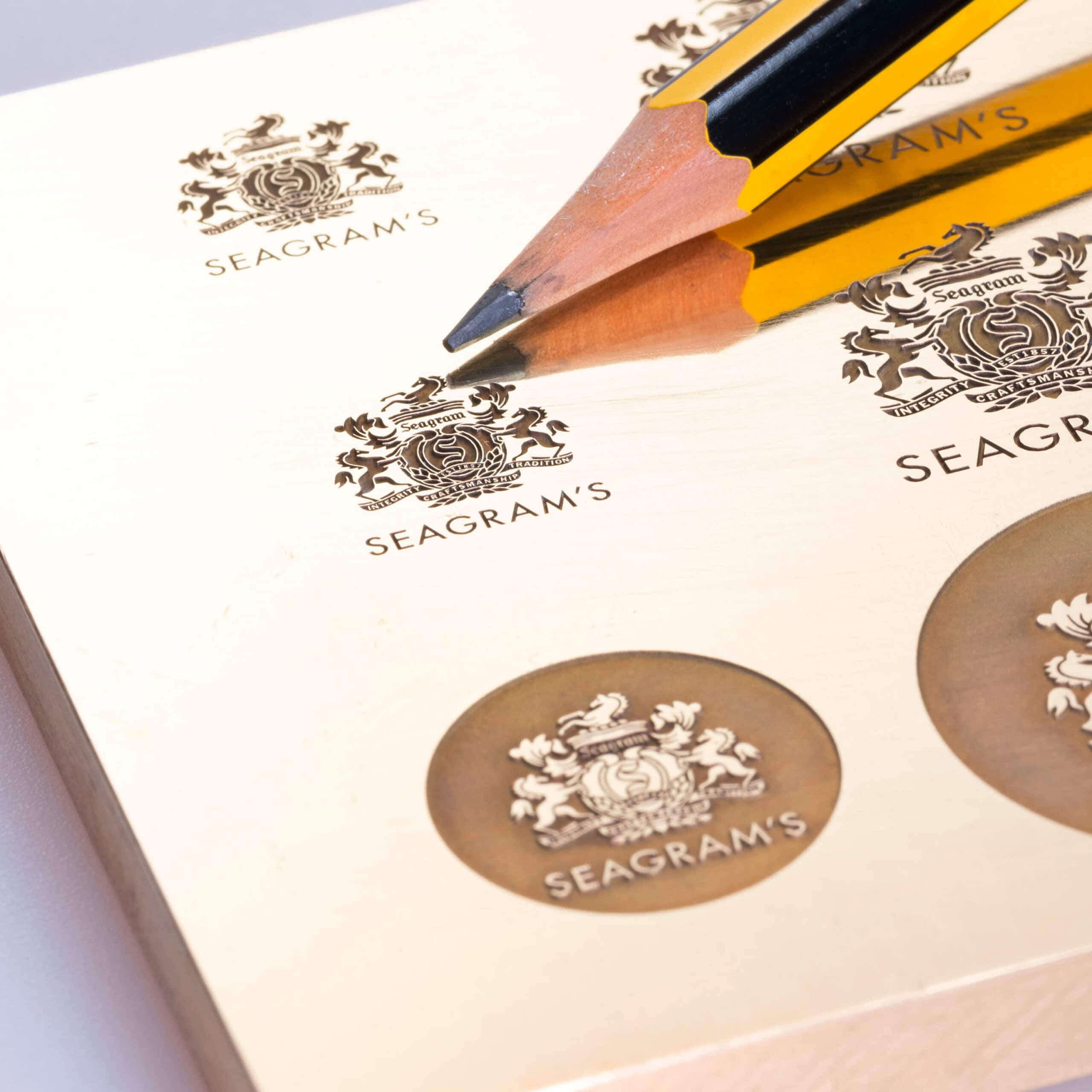

Hochpräzise Lasergravur in Messing. Mill und Laser - Kooperationsprojekt mit PASO. CNC Frässystem mit Laserintegration von OPTOGON.

Einige Beispiele welche auf der „Mill und Laser“ produziert werden können:
