Wenn es auf die Größe ankommt – Die L-Serie von OPTOGON!

Die L-Serie wurde für die Laserbearbeitung von großen Werkstücken mit außergewöhnlichen Maßen entworfen.

Bitte fragen Sie an!

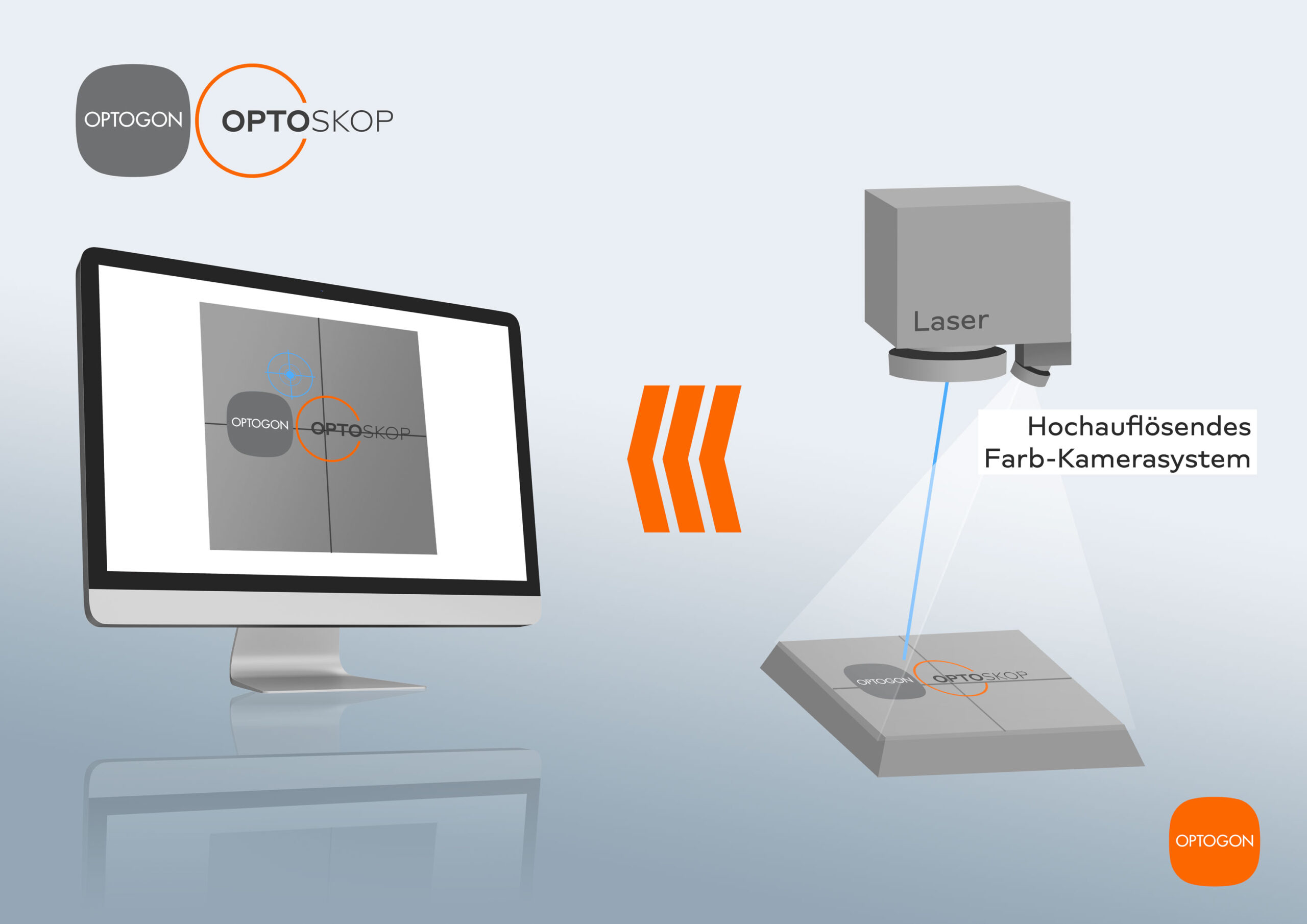

Das OptoSkop von OPTOGON.

Von diesem Kamera-Einrichtsystem träumen andere Laseranlagen nachts!

Der Laser den Sie wollen, und den Sie brauchen –

LaserModularität mit OPTOGON. Willkommen am Puls der Zukunft!

Voluminöser Leistungsträger!

Die L-Serie von OPTOGON wurde für die präzise Laserbearbeitung großer Werkstücke entwickelt.

Mit ihrer robusten Bauweise und innovativen Technologie ist sie ideal für anspruchsvolle Anwendungen in der Industrie. Flexibilität wird bei OPTOGON GROSS geschrieben – die L-Serie bietet vielseitige Bearbeitungsmöglichkeiten, hohe Präzision und eine herausragende Leistung, auch bei besonders großen und komplexen Werkstücken.

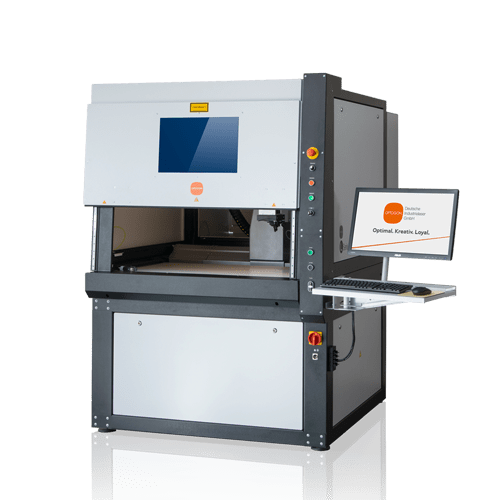

Laseranlage von OPTOGON - Die L-Serie.

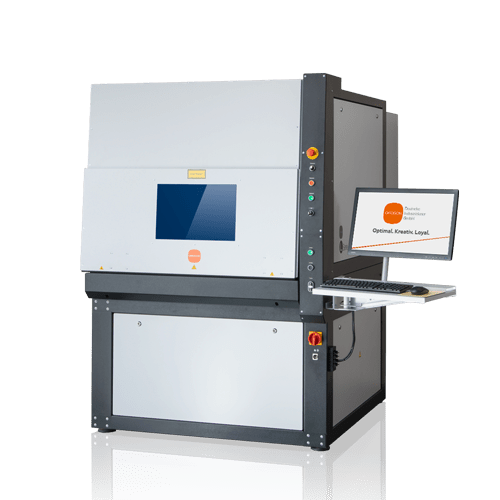

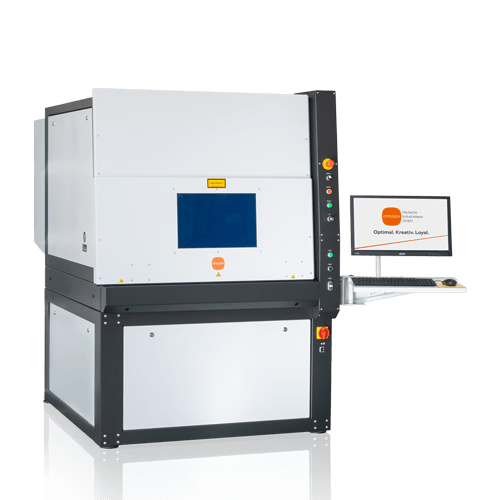

Laseranlage von OPTOGON - Die L-Serie. Das Lasersystem in geschlossenem Zustand. Aufnahme von rechts.

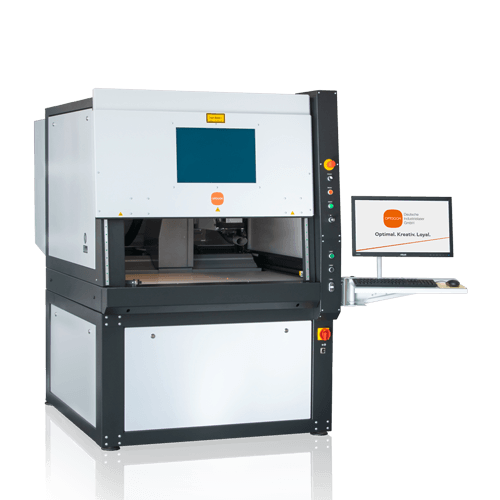

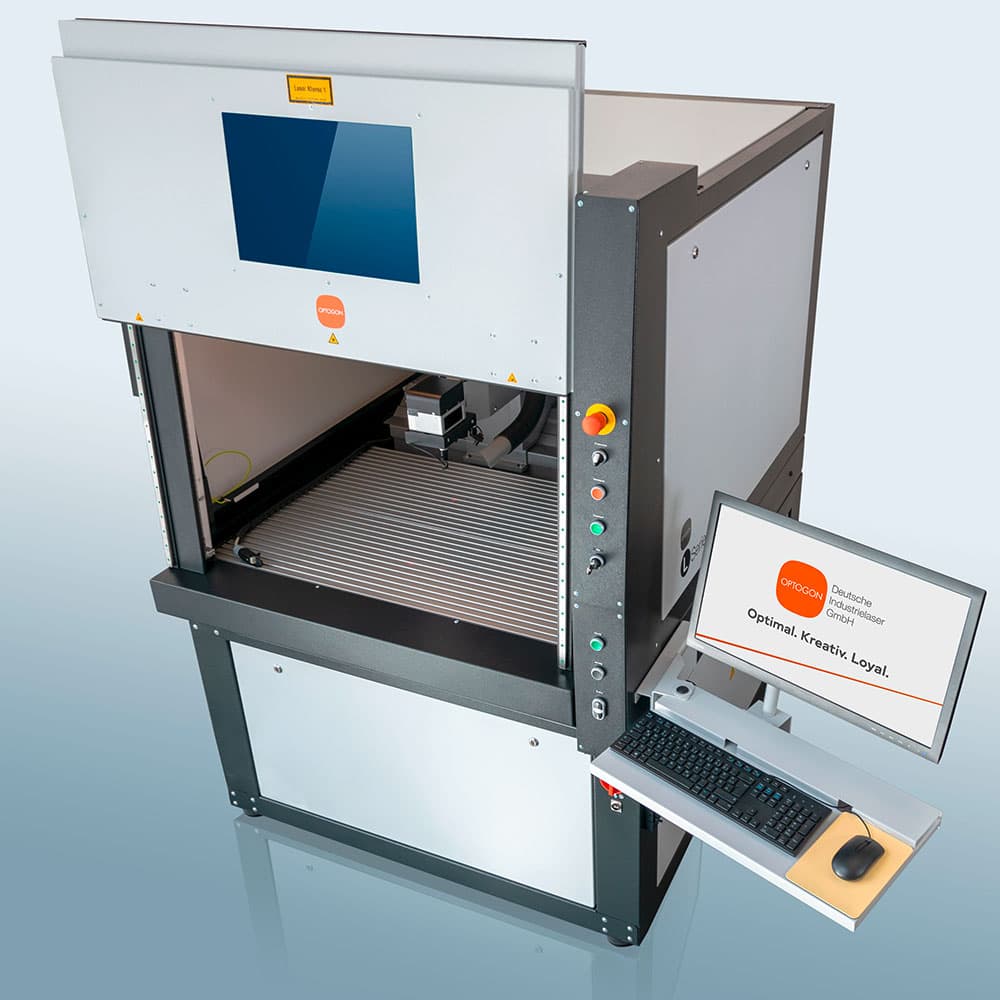

Laseranlage von OPTOGON - Die L-Serie. Die Türen in weitoffenem Einrichtungsmodus.

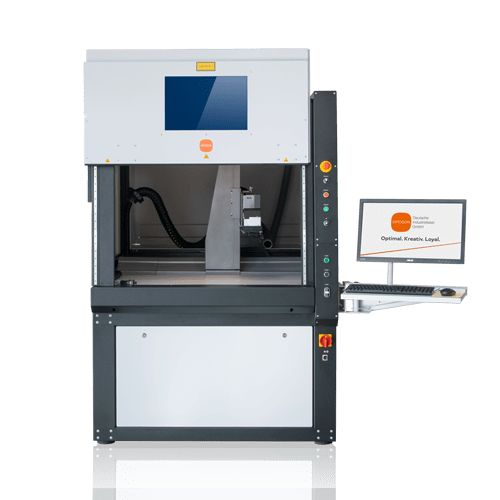

Laseranlage von OPTOGON - Die L-Serie. Das Lasersystem in geschlossenem Zustand.
Laseranlage von OPTOGON - Die L-Serie. Das Lasersystem in geschlossenem Zustand.

Die L-Serie

Die L-Serie von OPTOGON – Ihre Lösung für die präzise und effektive Laserbearbeitung großer Werkstücke!

Ob Werkstücke mit einer Tiefe von bis zu 750 mm und einer Breite von 1200 mm oder palettierte Werkstücke – die L-Serie von OPTOGON meistert jede Herausforderung mit Bravour. Dank innovativer Technologie und herausragender Flexibilität liefert sie exzellente Ergebnisse, selbst bei komplexen Anforderungen.

Ein besonderer Vorteil: Das Lasersystem der L-Serie ist in Laserklasse 1 ausgeführt. Das bedeutet für den Betreiber eine erhebliche Erleichterung – keine Anmeldung bei der Berufsgenossenschaft, kein Laserschutzbeauftragter nötig. So können Sie sich ganz auf das Wesentliche konzentrieren: die effiziente Bearbeitung Ihrer Werkstücke.

Mit der L-Serie von OPTOGON entscheiden Sie sich nicht nur für Spitzentechnologie, sondern auch für mehr Sicherheit, Flexibilität und einen reibungslosen Ablauf in Ihrer Produktion.

Weitreichende Anwendungsmöglichkeiten

Maximale Flexibilität für Ihre Anwendungen – maßgeschneiderte Lösungen von OPTOGON

Der Einsatz wartungsfreier, luftgekühlter Faserlaser mit exzellenter Strahlgüte ermöglicht eine ökonomische Bearbeitung einer breiten Palette von Materialien – sowohl Metallen als auch Kunststoffen – und garantiert eine hohe Anlagenverfügbarkeit. Mit einer abgestuften Auswahl an Laserleistungen bieten wir Ihnen stets das optimale Verhältnis von Preis und Bearbeitungsgeschwindigkeit.

Besonders hervorzuheben ist die Möglichkeit der kundenspezifischen Anpassung. OPTOGON bietet maßgeschneiderte Laserlösungen, die exakt auf Ihre individuellen Anforderungen abgestimmt sind. So erhalten Sie eine Anlage, die perfekt in Ihre Produktionsprozesse integriert werden kann und Ihnen stets höchste Effizienz und Flexibilität bietet.

Erfahren Sie mehr über die kundenspezifischen Lösungen von OPTOGON.

Ihre L-Serie Broschüre als PDF!

    Ihr Name (Pflichtfeld)

    Ihre E-Mail-Adresse (Pflichtfeld)

    Sprache

    Intelligentes Design

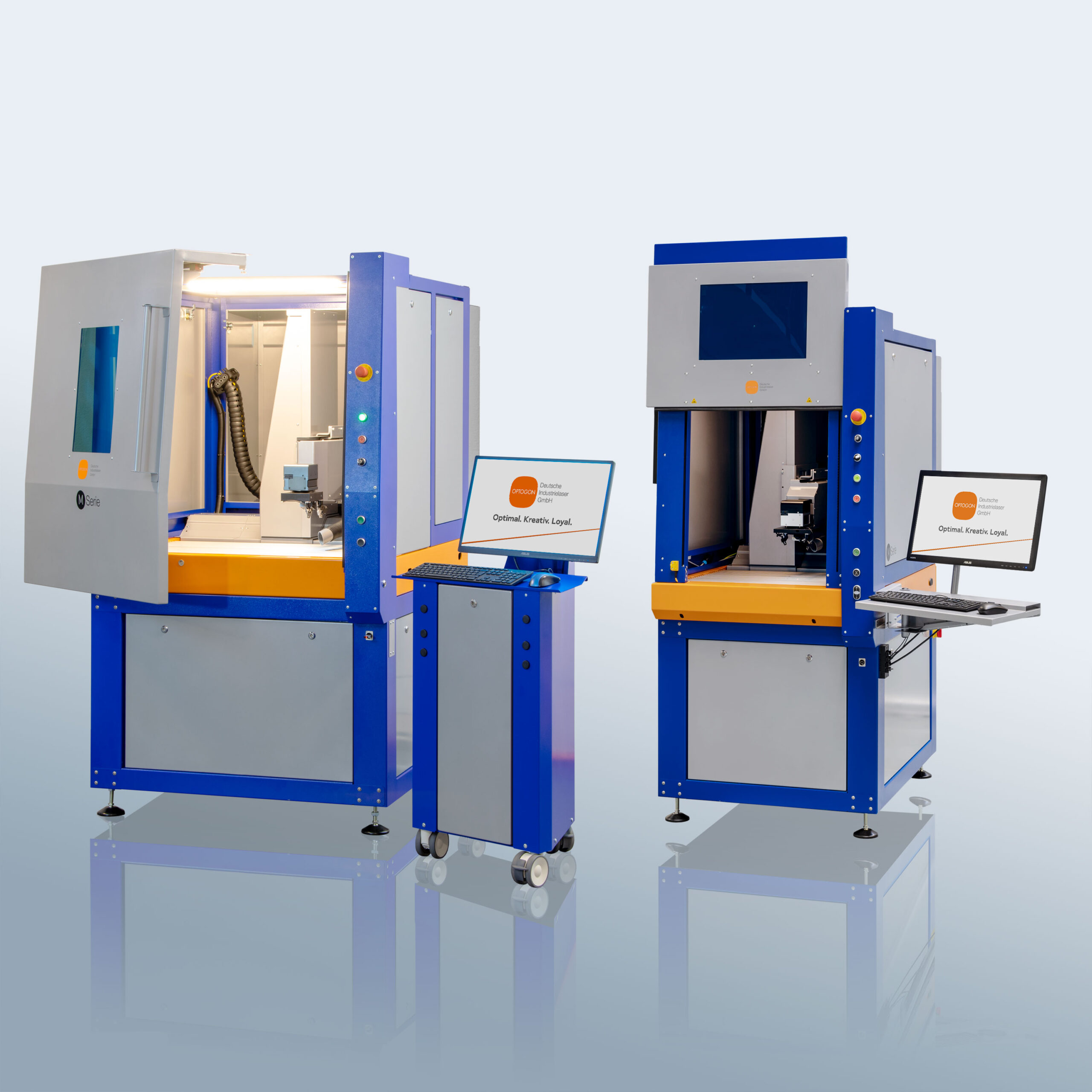

    Das Design der L-Serie bietet ein optimales Verhältnis von Maschinengröße und Größe des Arbeitsraumes. Das innovative Türkonzept ermöglicht eine extrem weite Öffnung der Anlage mit hervorragender Zugänglichkeit zum kompletten Bearbeitungsraum.

    Präzise Bearbeitung

    Allen Maschinen ist schon in der Basisausstattung ein Fahrständersystem gemein, welches es ermöglicht, die zu bearbeitende Fläche deutlich zu vergrößern oder die Bearbeitungsposition beliebig zu wählen. Dieses Merkmal ist in dieser Maschinenklasse einzigartig.

    Wir lösen Ihre Aufgabe!

    Die wählbare Ausstattung reicht von manuellen Achsen über dynamische Linearachsen bis zu mit Direktmess-Systemen ausgestatteten Präzisionsachsen. Abhängig von den Genauigkeitserfordernissen sind als Maschinenbetten von Stahl-Konstruktionen über Precret®-Betten bis zu Hartgestein verschiedenste Varianten verfügbar. Durch den wahlweisen Einsatz von Rundtischen (600 oder 800 mm Durchmesser) ist auch eine hauptzeitparallele Be- und Entladung für einen großen Teiledurchsatz möglich.

    Flexible Softwarelösungen

    Durch die freie Auswahl von verschiedenen Softwarepaketen können wir sowohl flexibel auf die jeweiligen Kundenerfordernisse als auch auf Gewohnheiten oder Vorlieben der Bediener reagieren. Standard-Laseranwendungen wie das Markieren und Gravieren von Seriennummern, Logos, Barcodes, Datamatrixcodes und Grafiken sind dabei ebenso leicht umsetzbar wie das 3D-Gravieren von Stempeln und Formen oder das Strukturieren von Oberflächen.

    Technische Daten:

    L-Serie

    L-Serie 600

    max. Werkstückgröße*
    X

    max. Werkstückgröße*
    Y
    max. Werkstückgröße*
    Z
    max. Werkstückgewicht Laser
    (Optionen)
    mm mm mm kg Watt
    1000
    750

    400

    150 20 - 100
    * Werkstückmaße für Standardobjektiv f=160.
    Größere und schwerere Werkstücke möglich! Kontaktieren Sie uns!

    Abmessungen, Masse, Anschlüsse, Betriebsbedingungen

    Breite

    Höhe

    Tiefe Masse gesamt erforderliche Anschlüsse Umgebungs-
    bedingungen
    mm mm mm kg
    1150 1900 2100

    ca. 800
    je nach
    Ausstattung
    abweichend

    230V
    50Hz
    16A
    +15 bis 40 °C
    90% Luftfeuchte

    L-Serie 800

    max. Werkstückgröße*
    X

    max. Werkstückgröße*
    Y
    max. Werkstückgröße*
    Z
    max. Werkstückgewicht Laser
    (Optionen)
    mm mm mm kg Watt
    1200
    750

    400

    150 20 - 100
    * Werkstückmaße für Standardobjektiv f=160.
    Größere und schwerere Werkstücke möglich! Kontaktieren Sie uns!

    Abmessungen, Masse, Anschlüsse, Betriebsbedingungen

    Breite

    Höhe

    Tiefe Masse gesamt erforderliche Anschlüsse Umgebungs-
    bedingungen
    mm mm mm kg
    1400 1900 2100

    ca. 900
    je nach
    Ausstattung
    abweichend

    230V
    50Hz
    16A
    +15 bis 40 °C
    90% Luftfeuchte
