Der ökonomische Einstieg in die Lasermaterialbearbeitung!
Die S-Serie von OPTOGON wurde speziell für das Lasermarkieren und Lasergravieren von kleinen bis mittelgroßen Teilen in kleineren Losgrößen konzipiert.
Das OptoSkop® von OPTOGON.
Von diesem Kamera-Einrichtsystem träumen andere Laseranlagen nachts!
Die S-Serie kann auch automatisiert!
LaserModularität mit OPTOGON. Willkommen am Puls der Zukunft!
Kompakt, für den unkomplizierten Einsatz!
Unsere S-Serie möchte auch gerne für Sie produzieren!
Die Optogon S-Serie wurde speziell für das Lasermarkieren und Lasergravieren von kleinen bis mittelgroßen Teilen in kleineren Losgrößen konzipiert. Durch die Ausführung des Lasersystems in Laserklasse 1 erübrigt sich für den Betreiber sowohl die Anmeldung bei der Berufsgenossenschaft als auch die Bestellung eines Laserschutzbeauftragten.
Weitreichende Anwendungsmöglichkeiten.
Der Einsatz wartungsfreier, luftgekühlter Faserlaser exzellenter Strahlgüte ermöglicht eine ökonomische Bearbeitung der Werkstücke bei hoher Anlagenverfügbarkeit. Durch die Wellenlänge des Lasers ist die Bearbeitung einer Vielzahl von Metallen und Kunststoffen möglich. Dank einer sehr gut abgestuften Palette von verfügbaren Laserleistungen wird das jeweils optimale Verhältnis von Anlagenpreis und Bearbeitungsgeschwindigkeit gewährleistet.
Intelligentes Design.
Das kompakte Design der S-Serie schafft eine sinnvolle Kombination aus geringer Maschinengröße und großem Arbeitsraum. Das neu durchdachte Türkonzept ermöglicht eine großzügige Öffnung der Anlage, um relativ große Werkstücke komfortabel auszutauschen oder Hilfsvorrichtungen ein- und aus-zubauen. Durch eine Teilöffnung der Tür können Werkstücke unabhängig von der Größe des Nutzers bequem und ergonomisch gewechselt werden.
Präzise Bearbeitung – Wir lösen Ihre Aufgabe!
Die elektrisch verstellbare Z-Achse in Verbindung mit einem Doppelpilotlaser ermöglicht das einfache und exakte Einstellen der korrekten Fokuslage bis zu Teilehöhen von 130 Millimetern bei Standardoptik.
Die manuell in X-Richtung verschiebbare Lasereinheit bietet eine äußerst ökonomische Option, das Bearbeitungsfeld auf 410 x 110 mm zu vergrößern. Das Verfahren der Lasereinheit über das Werkstück (Fahrständer-Konzept) stellt dabei das beste Verhältnis von Kabinengröße zu Werkstückgröße dar.
Das OptoSkop von OPTOGON – Von diesem Kamera-Einrichtsystem träumen andere Laseranlagen nachts!
Das OptoSkop hat ein extrem hohes Kontrastverhältnis und einen sehr großen Farbraum – damit wird das Einrichten zu einem Kinderspiel. Die Objektive sind speziell für den Lasereinsatz optimiert. Die neuen und größeren Bildsensoren zeigen noch mehr Details auf verschiedensten Oberflächen und Materialien Ihrer Werkstücke.
Flexible Softwarelösungen
Durch die freie Auswahl von verschiedenen Softwarepaketen können wir sowohl flexibel auf die jeweiligen Kundenerfordernisse als auch auf Gewohnheiten oder Vorlieben der Bediener reagieren. Standard-Laseranwendungen wie das Markieren und Gravieren von Seriennummern, Logos, Barcodes, Datamatrixcodes und Grafiken sind dabei ebenso leicht umsetzbar wie das 3D-Gravieren von Stempeln und Formen oder das Strukturieren von Oberflächen.
Die S-Serie kann auch automatisiert!
Heute in die Lasermaterialbearbeitung einsteigen, morgen automatisieren und mit modularen Lösungen skalieren.
LaserModularität mit OPTOGON – Willkommen am Puls der Zukunft!
Unsere Lasermaschinen sind modular aufgebaut und ermöglichen eine riesige Auswahl an Konfigurationsmöglichkeiten. Alle Module, Komponenten, Bauelemente, Baugruppen sind individuell kombinierbar und werden gemeinsam mit Ihnen konfiguriert. Angefangen von der individuellen Laserquelle, über die Achskinematik bis hin zur Vollautomation mit Datenbankanbindung und Roboterkombination ist einfach alles möglich!
Ein exemplarisches Beispiel für das Zusammenspiel der S-Serie mit einem Cobot lesen und sehen Sie hier.
Ihre S-Serie Broschüre als PDF!
Technische Daten:
S-Serie
S-Serie SE
max. Werkstückgröße* |
max. Werkstückgröße* Y |
max. Werkstückgröße* Z |
max. Werkstückgewicht | Laser (Optionen) |
|---|---|---|---|---|
| mm | mm | mm | kg | Watt |
| 500 |
250 | 130 |
50 | 20 - 60 |
| * Werkstückmaße für Standardobjektiv f=160. Größere Werkstücke möglich! Kontaktieren Sie uns! |
||||

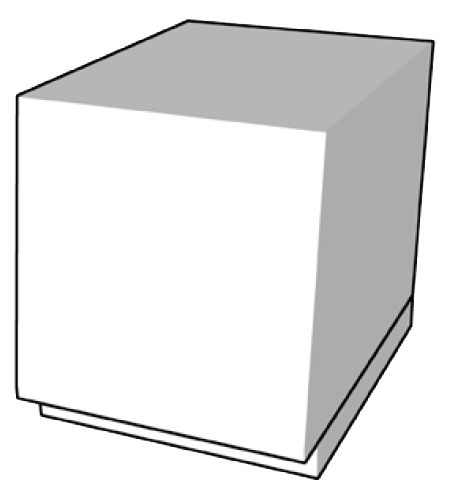

Abmessungen, Masse, Anschlüsse, Betriebsbedingungen
| Breite | Höhe |
Tiefe | Masse gesamt | erforderliche Anschlüsse | Umgebungs- bedingungen |
|---|---|---|---|---|---|
| mm | mm | mm | kg | ||
| 660 | 630 | 940 | ca. 90 |
230V 50Hz 16A |
+15 bis 40 °C 90% Luftfeuchte |
S-Serie
max. Werkstückgröße* |
max. Werkstückgröße* Y |
max. Werkstückgröße* Z |
max. Werkstückgewicht | Laser (Optionen) |
|---|---|---|---|---|
| mm | mm | mm | kg | Watt |
| 500 |
250 | 130 |
50 | 20 - 60 |
| * Werkstückmaße für Standardobjektiv f=160. Größere Werkstücke möglich! Kontaktieren Sie uns! |
||||
Abmessungen, Masse, Anschlüsse, Betriebsbedingungen
| Breite | Höhe |
Tiefe | Masse gesamt | erforderliche Anschlüsse | Umgebungs- bedingungen |
|---|---|---|---|---|---|
| mm | mm | mm | kg | ||
| 660 | 630 | 940 | ca. 90 |
230V 50Hz 16A |
+15 bis 40 °C 90% Luftfeuchte |
S-Serie NC
max. Werkstückgröße* |
max. Werkstückgröße* Y |
max. Werkstückgröße* Z |
max. Werkstückgewicht | Laser (Optionen) |
|---|---|---|---|---|
| mm | mm | mm | kg | Watt |
| 500 |
250 | 130 |
50 | 20 - 60 |
| * Werkstückmaße für Standardobjektiv f=160. Größere Werkstücke möglich! Kontaktieren Sie uns! |
||||
Abmessungen, Masse, Anschlüsse, Betriebsbedingungen
| Breite | Höhe |
Tiefe | Masse gesamt | erforderliche Anschlüsse | Umgebungs- bedingungen |
|---|---|---|---|---|---|
| mm | mm | mm | kg | ||
| 660 | 630 | 940 | ca. 90 |
230V 50Hz 16A |
+15 bis 40 °C 90% Luftfeuchte |
