Lasergravur in 2D, 2,5D & 3D – Präzision in jeder Dimension
Industriefähige Lasergravur-Lösungen für Werkzeugbau, Automotive, Medizintechnik und viele weitere Branchen.
OPTOGON Industrielaser Manufaktur entwickelt und baut modulare Industrielaser für anspruchsvolle Lasergravur in der Serienfertigung und im Werkzeugbau. Mit unseren Systemen realisieren Sie Lasergravur, Tiefengravur, 2,5D Lasergravur und 3D Lasergravur auf Metall, Kunststoffen und weiteren technischen Werkstoffen – vom flachen Typenschild bis zum komplexen 3D-Relief. Die berührungslose Bearbeitung sorgt für hochpräzise, reproduzierbare Ergebnisse ohne Werkzeugverschleiß. CAD-basierte Prozessketten, flexible Automatisierungsmöglichkeiten und anwendungsoptimierte Laserquellen machen OPTOGON zu einem verlässlichen Partner für industrielle Gravuraufgaben im DACH-Raum.
Lasergravur-Verfahren im Überblick
2D- und Tiefengravur
Bei der klassischen 2D Lasergravur wird Material punktweise aus der Oberfläche abgetragen, um Texte, Codes, Skalen oder Logos dauerhaft einzubringen. Die Gravurtiefe liegt typischerweise im Bereich weniger Zehntelmillimeter und genügt für gut lesbare, abriebfeste Markierungen.
Die Tiefengravur geht einen Schritt weiter: Durch mehrfache Bearbeitung mit optimierten Parametern werden Gravurtiefen im Millimeterbereich erreicht. So entstehen robuste, dauerhafte Vertiefungen, die auch nach mechanischer Nachbearbeitung oder Beschichtungen noch klar erkennbar bleiben. Typische Anwendungen sind Typenschilder mit langer Lebensdauer, Data-Matrix- und QR-Codes für Rückverfolgbarkeit sowie die tief eingebrachte VIN in der Automobilindustrie.
Schnelle 2D Lasergravur in Graphit mit mikrometergenauer Detailabbildung.
Detaillierte 2,5D Lasergravur in Messing mit klaren Reliefstufen und sauber definierten Flanken.
2,5D-Lasergravur
Die 2,5D Lasergravur kombiniert flächigen Abtrag mit softwaregesteuertem Tiefenprofil. Dabei werden definierte Schichtstärken übereinander abgetragen, sodass Reliefs mit unterschiedlichen Höhen und Flankenwinkeln entstehen. Das Bauteil bleibt dabei in der Regel eben aufgespannt, die Tiefenstaffelung erfolgt über die Prozessparameter und die Z-Achse.
Typische Beispiele sind Prägestempel, Formeinsätze oder Münzprägestempel mit klar definierten Reliefstrukturen. Die 2,5D Lasergravur erlaubt eine präzise Umsetzung von CAD-Daten in Funktionstiefen und Oberflächenstrukturen, ohne dass mechanische Fräswerkzeuge eingesetzt werden müssen.
3D-Lasergravur
Bei der 3D Lasergravur werden echte dreidimensionale Geometrien bearbeitet. Über 3D-Scanner mit dynamischer Z-Achse und angepasste Optiken folgt der Laserstrahl auch gekrümmten oder komplex geformten Oberflächen. So lassen sich Freiformflächen, Mulden, schräge Ebenen und geneigte Konturen direkt beschriften oder strukturieren.
OPTOGON Lasersysteme können mit 3D-Scan-Technologie konfiguriert werden, sodass 3D Lasergravur Metall und weitere Materialien mit hoher Formgenauigkeit und feinen Oberflächenstrukturen realisiert werden kann. Typische Anwendungen sind dreidimensionale Formeinsätze im Werkzeugbau, gravierte Kavitäten oder Bauteile mit ergonomisch geformten Funktionsflächen.
3D Lasergravur in gehärtetem Stahl mit präzise ausgearbeiteten Reliefkonturen.
Mikrolasergravur mit Strukturen, die aufgrund ihrer Feinheit mit konventionellen Fräsanlagen nicht realisierbar sind.
Makro- und Mikrolasergravur
Unter Makro-Lasergravur verstehen wir sichtbare, oft tiefere Gravuren im Millimeterbereich – beispielsweise ein 3D-Relief-Logo in einer Stahlform, Funktionsstrukturen auf Werkzeugen oder großflächige Kennzeichnungen auf Maschinenbauteilen.
Mikrolasergravur adressiert sehr feine Strukturen im Mikrometerbereich. Dazu zählen Mikroschriften auf medizintechnischen Implantaten, feinste Skalen, Sicherheitsmerkmale oder funktionale Mikrostrukturen. Je nach Anwendung werden hierfür speziell angepasste Laserquellen und Optiken eingesetzt, um hohe Auflösung und minimale Wärmeeinflusszonen sicherzustellen.
Lasersysteme & Technik
Für die industrielle Lasergravur setzt OPTOGON auf Laserquellen, die exakt auf die jeweilige Anwendung abgestimmt werden. Nanosekunden-Faserlaser eignen sich für wirtschaftliche Lasergravur von Metallen, für Tiefengravuren und für robuste Kennzeichnungen im industriellen Dauerbetrieb. Pikosekunden- und Femtosekundenlaser ermöglichen gratfreie Feinstgravuren und Mikrolasergravuren mit minimalem Wärmeeintrag – ideal für hochpräzise Anwendungen, empfindliche Werkstoffe oder medizintechnische Bauteile. Durch die passende Wahl der Laserquelle lassen sich Gravurqualität, Prozessgeschwindigkeit und Wirtschaftlichkeit optimal kombinieren.
Die Strahlführung erfolgt über präzise 2D-Galvoscanner oder 3D-Scanner mit dynamischer Z-Achse. Während 2D-Galvoköpfe schnelle Markierungen und Gravuren auf ebenen oder leicht gekrümmten Flächen ermöglichen, erlaubt der 3D-Scanner die Bearbeitung komplexer Geometrien und unterschiedlich hoher Bauteilbereiche. In Verbindung mit CNC-Achsen wie X-, Y- und Z-Verfahrachsen sowie Dreh- und Schwenkachsen entstehen flexible Bearbeitungsräume für verschiedenste Werkstückgrößen. Das Ergebnis sind hohe Positionierungsgenauigkeit, reproduzierbare Gravurergebnisse und stabile Prozesse in der Serienfertigung.
Die Softwareplattform von OPTOGON verbindet Lasersteuerung, Parameterverwaltung und CAD-Integration in einer gemeinsamen Umgebung. Gravuren lassen sich direkt aus CAD-Daten, Vektorgrafiken oder Datentabellen übernehmen, inklusive automatisierter Verarbeitung von Seriennummern, Data-Matrix-Codes und variablen Produktionsdaten. Ergänzend ermöglichen integrierte Kamerasysteme die Erfassung, Ausrichtung und Kontrolle der Werkstücke im Arbeitsraum. Über standardisierte Schnittstellen lassen sich die Systeme in Industrie-4.0-Umgebungen einbinden – von der Übergabe von Produktionsdaten bis zur Rückmeldung der Gravurergebnisse an übergeordnete MES- oder ERP-Systeme.
Progressive Leistung, kompakt verpackt
Die Optogon M Serie wurde für die Laserbearbeitung von mittelgroßen Werkstücken mit einer Tiefe bis zu 500 mm oder für palettierte Werkstücke entworfen.
Pro Laser. Pro Kamera. Pro Automation.
Jeder Aspekt der M-Serie Pro wurde speziell für die 3D-Lasergravur entwickelt. Modernste Lasersysteme, präzise Portalachsen, intelligente Kamerasysteme und vielseitige Automatisierungsmöglichkeiten sorgen für höchste Präzision und Effizienz.
Wenn es auf die Größe ankommt
Die Optogon L Serie wurde für die Laserbearbeitung von großen Werkstücken mit außergewöhnlichen Maßen entworfen.
Anwendungen in der Industrie
Laserbearbeiteter Kupferformeinsatz mit klar definierten Konturen und homogener Oberflächenqualität.
Werkzeug- & Formenbau
Lasergravur Werkzeugbau ermöglicht die direkte Bearbeitung von Formeinsätzen, Kavitäten und Texturen in gehärteten Stählen. Tiefengravur und 2,5D Lasergravur werden genutzt, um Logos, Funktionsstrukturen oder Oberflächentexturen in Spritzgussformen und Druckwerkzeuge einzubringen. Das Ätzen kann in vielen Fällen ersetzt oder ergänzt werden, die Prozesskette wird kürzer und flexibler.
Automotive
In der Lasergravur Automobilindustrie kommen OPTOGON Systeme für dauerhafte Tiefengravur von Codes und Seriennummern zum Einsatz – etwa für Bauteil-IDs, Data-Matrix-Codes oder die VIN. Zusätzlich lassen sich dekorative Gravuren wie Logos, Typenbezeichnungen oder Tag-Nacht-Designs über Lackabtrag auf Bedienelementen umsetzen. Die berührungslose Bearbeitung ist robust gegenüber Vibrationen und mechanischer Belastung im Fahrzeugbetrieb.

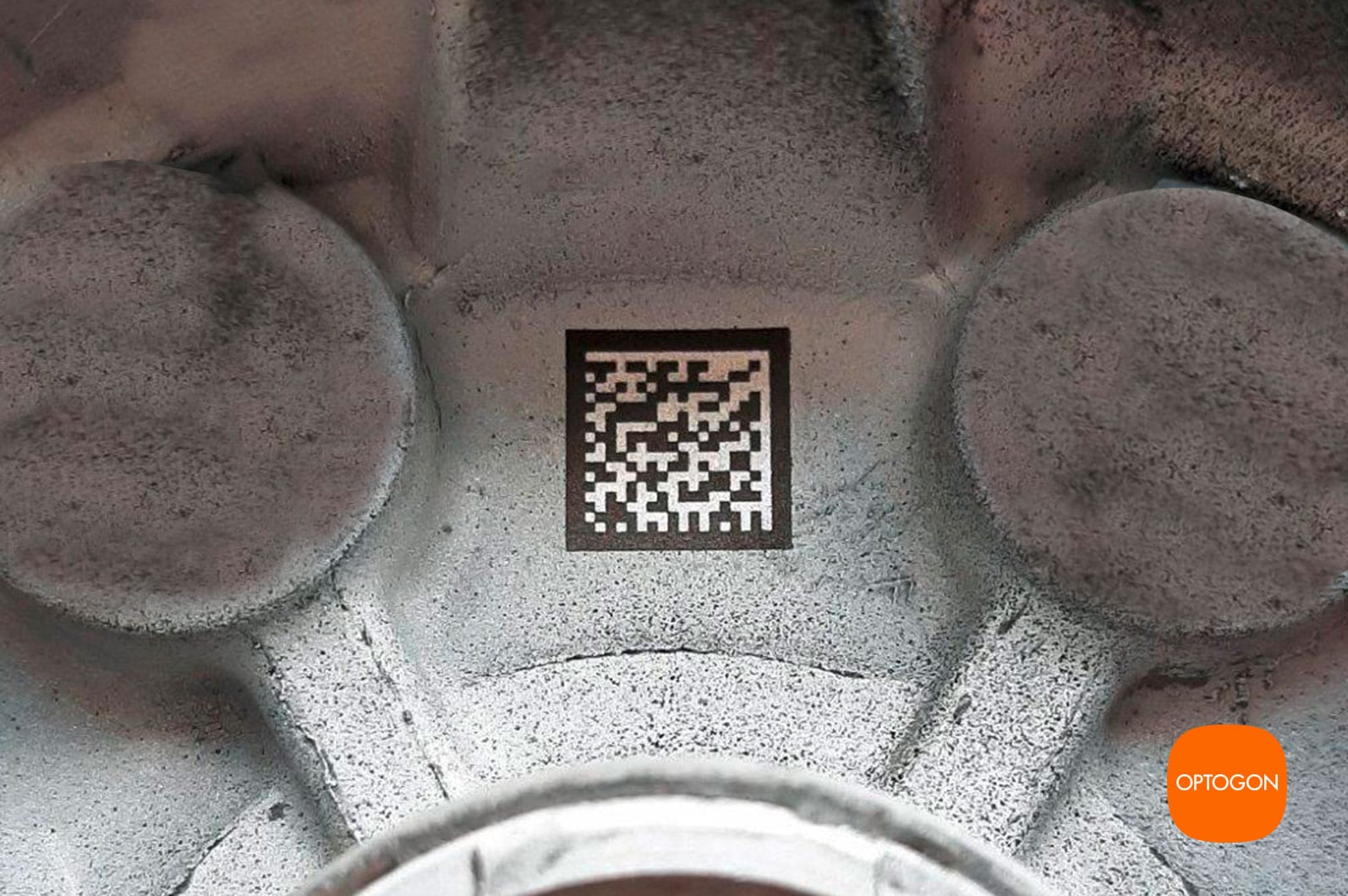

Dauerhafte Lasergravur für die Rückverfolgung – auch an engen, schwer erreichbaren Metallbereichen im Fahrzeugbau.
Lasergravierter UDI-Code auf medizinischem Besteck für eindeutige und dauerhafte Rückverfolgbarkeit.
Medizintechnik
In der Medizintechnik sind dauerhafte, gut lesbare und validierbare Markierungen entscheidend. Lasergravur Medizintechnik ermöglicht UDI-konforme Kennzeichnungen auf Instrumenten und Implantaten. Bei Bedarf kommen Ultrakurzpulslaser zum Einsatz, um korrosionsarme Markierungen mit minimalem Wärmeeintrag zu realisieren. Mikrolasergravur erlaubt sehr kleine, präzise Codes und Skalen, ohne die Funktion des Produkts zu beeinträchtigen.
Uhren & Schmuck
Für Uhren- und Schmuckhersteller bietet Lasergravur Metall eine präzise, wiederholgenaue Alternative zu mechanischer Gravur. Seriennummern, Logos, individuelle Gravuren und feine Ornamente können direkt in Edelmetalle und Edelstahl eingebracht werden, ohne das Bauteil mechanisch zu belasten. Die digitale Datenbasis erleichtert Variantenfertigung und Personalisierung.
Rundum-Lasergravur auf dem Ringumfang – präzise Konturen für die Uhren- und Schmuckindustrie.
Auswahl an 3D-Lasergravuren in Stahl, produziert als Demonstrationsmuster auf der Messe.
Vorteile der Lasergravur gegenüber Fräsen/Prägen
- Kontaktlos & verschleißfrei
Die Bearbeitung erfolgt ohne mechanischen Kontakt. Es entstehen keine Werkzeugkosten durch Verschleiß, und auch harte Materialien können ohne Werkzeugwechsel graviert werden.
- Höchste Präzision im μm-Bereich
Der Laserstrahl wird optisch fokussiert und ermöglicht sehr feine Konturen, Schriften und Strukturen. Die digitale Steuerung sorgt für reproduzierbare Ergebnisse auch bei komplexen Geometrien.
- Schnelle Umsetzung ohne Werkzeugbau
Gravurdesigns werden direkt aus CAD-Daten oder Grafikdateien übernommen. Änderungen erfolgen in der Software, ohne neue Fräswerkzeuge, Programmiervorgänge oder lange Rüstzeiten.
- Flexibel skalierbar
Von Einzelstücken über Prototypen bis zur voll automatisierten Serienfertigung bleibt der Prozess identisch. Gravurparameter können auf Bauteil, Material und Losgröße abgestimmt werden.
- Sauber, leise, geringer thermischer Einfluss
Lasergravur erzeugt nur geringe Emissionen, lässt sich einfach absaugen und arbeitet deutlich leiser als mechanische Verfahren. Der Wärmeeintrag bleibt lokal begrenzt, empfindliche Bereiche des Bauteils werden geschont.
Warum OPTOGON – Ihre Vorteile
- Komplettanbieter
OPTOGON entwickelt und fertigt Laserquellen, Maschinen und Software in einem durchgängigen Systemansatz. Sie erhalten eine abgestimmte Industrielaser Gravur-Lösung aus einer Hand. - Beratung & Machbarkeitsanalysen
Gemeinsam mit Ihnen analysieren wir Bauteile, Materialien und Prozessanforderungen. Mustergravuren und Versuchsreihen liefern eine belastbare Basis für Investitionen und Serienprozesse. - Hochwertige Optiken und UKP-Technologie
Hochwertige Optikkomponenten, optional kombinierbar mit Ultrakurzpulslasern, ermöglichen feine Strukturen, Mikrolasergravur und hochwertige Oberflächen bei unterschiedlichsten Materialien. - Modular erweiterbare Maschinen (S/M/L-Serie)
Von der kompakten Einzelplatzanlage bis zur automatisierten Fertigungszelle lassen sich OPTOGON Systeme schrittweise erweitern. Achssysteme, Automationsmodule und Peripherie werden an Ihre Produktion angepasst. - Schneller Service in DACH
Service, Schulungen und Ersatzteilversorgung erfolgen aus dem DACH-Raum. So sichern Sie hohe Verfügbarkeit Ihrer Lasergravur-Anlagen über den gesamten Lebenszyklus.

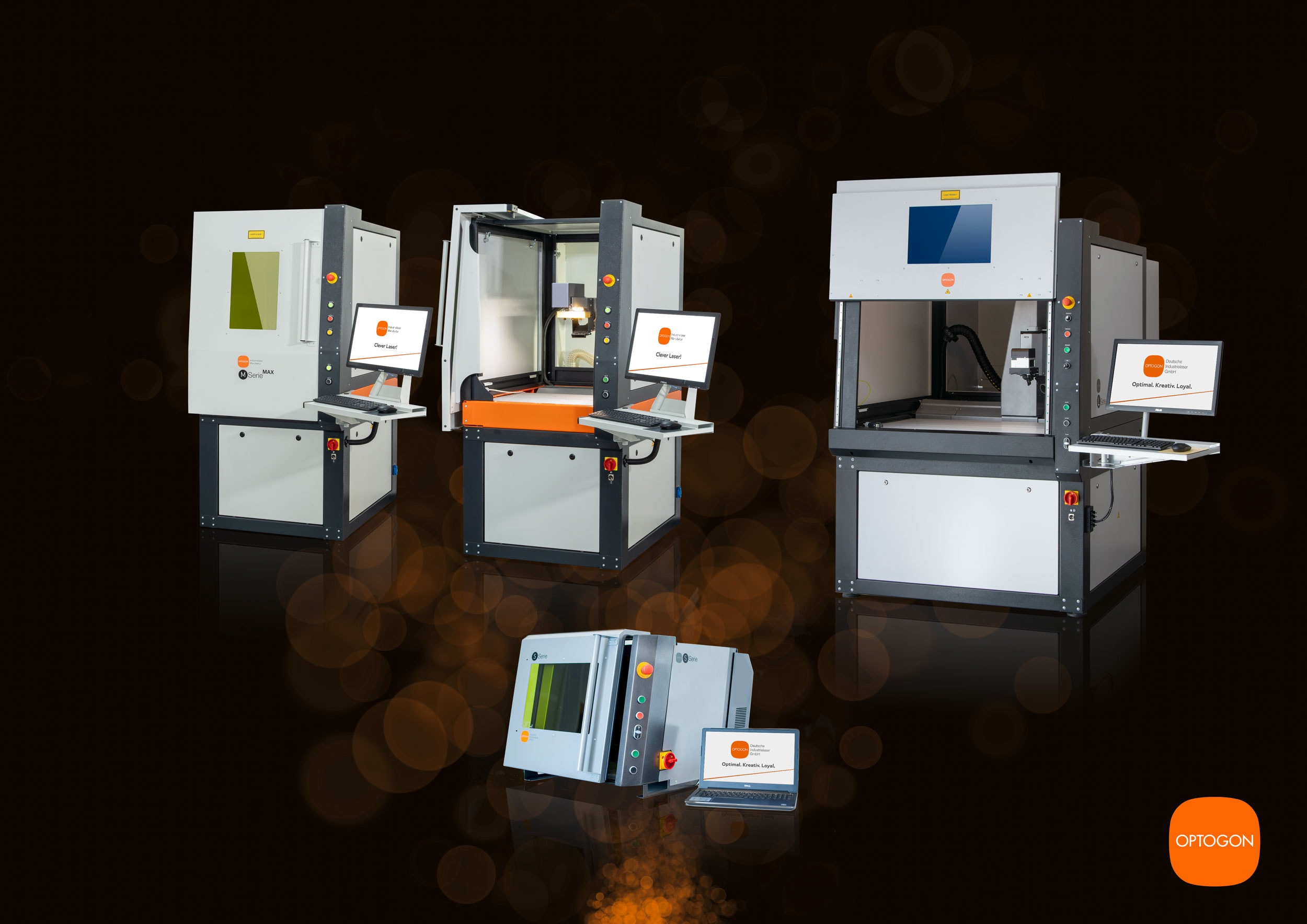

Die besten OPTOGON-Lösungen für die Lasergravur: S-, M- und L-Serie für jede Bauteilgröße.
Jetzt beraten lassen / Kontakt
Planen Sie den Einstieg in die Lasergravur oder möchten Sie bestehende Prozesse modernisieren? OPTOGON unterstützt Sie von der ersten Machbarkeitsanalyse bis zur Serienproduktion.
Ihr OPTOGON Team
